产品应用
• 多通道高速模块收发测试
• 器件研发生产测试
• 有源光缆 (AOC), 高速线缆 (DAC)测试 -
产品特点
• 多通道选择：最高支持8通道独立或同时工作
• PAM4速率选择：支持24.33~57.8GBaud，可定制
• 多码型选择：PRBS7/9/11/13/15/16/23/31、PRBS7~31Q、SSPRQ、JP03A、JP03B、CID jitter tolerance pattern、Transmitter linearity test pattern、User pattern等等
• 发端支持预加重功能，收端支持均衡功能设置，支持CTLE、FFE、DFE等调节模式
• 信号上升下降时间短，低抖动
CH1差分电眼图，53.125GBaud，PRBS31Q

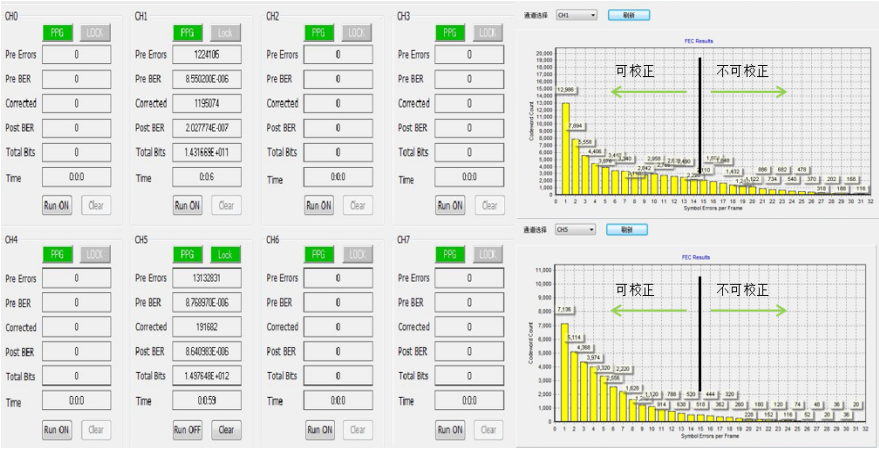

• KR4/KP4 FEC功能，Symbol Errors错误分布解析
-
参数
单位
指标
调制方式
-
NRZ/PAM
速率
Gbaud
24.33/25/25.78125/26.5625/27.89/27.95/28.05/28.125/28.2/28.9/30/
48.66/51.5625/53.125/56/56.25/56.4/57.8（可定制）
PPG端
频率精度
ppm
±100
码型
Prbs
PRBS7/9/11/13/15/16/23/31、PRBS7~31Q、SSPRQ、JP03A、JP03B、
CID jitter tolerance pattern、Transmitter linearity test pattern、User pattern
电发射通道幅度
（差分）
mv
< 800
上升时间/下降时间（20%~80%）
ps
<9.5
RMS Jitter
fs
<650
P-P Jitter
ps
<3.5
ED端
码型
Prbs
PRBS7/9/11/13/15/16/23/31、PRBS7~31Q
最小接收灵敏度
（差分）
mv
< 100
均衡功能
-
CTLE、FFE、DFE
Trigger out
触发时钟频率比
-
4/8/16/32/64/128
其他
输入输出阻抗
Ω
单端50 差分100
射频接口
-
2.4mm Female
通信接口
-
RS232（GPIB、LAN可选配）
电源
-
AC 100~240V，50Hz
尺寸(L*W*H)
mm
431×426×112
备注：采用53.125Gbaud，PRBS31Q条件差分测试电信号
