产品应用

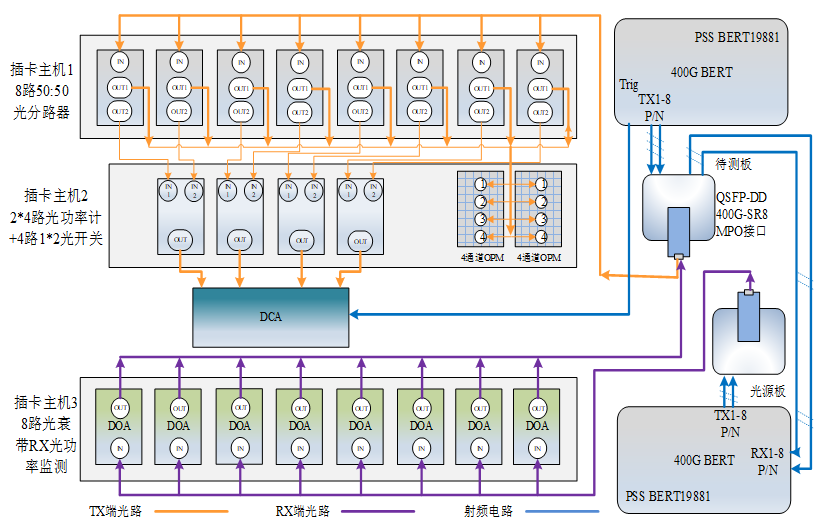

• QSFP-DD、OSFP、QSFP+、SFP+等多类封装模块测试
• 有源光缆 (AOC), 高速线缆 (DAC)测试
-
产品特点
• 多通道选择：最高支持8通道独立或同时工作
• NRZ速率选择：支持9.95~14.025Gb/s、20~28.05Gb/s
• PAM4速率选择：支持20~28.05GBaud
• 多码型选择：PRBS7/9/11/13/15/16/23/31、PRBS13Q、PRBS31Q、SSPRQ、JP03B、CID jitter tolerance pattern、Transmitter linearity test pattern、User pattern等等
• 发端支持预加重功能，收端支持均衡功能设置，支持CTLE、FFE、DFE等调节模式
• PAM信号质量佳，低抖动
• 支持KP4/KR4 FEC协议测试支持FEC 纠后误码率，支持查看Symbol Errors分布及分析
-
参数
单位
指标
速率
Gbps
NRZ：9.95~14.025Gbps
NRZ：20~28Gbps
PAM：20~28GBaudPPG端
码型
Prbs
PRBS7/9/11/13/15/16/23/31、PRBS13Q、PRBS31Q、SSPRQ、
JP03B、CID jitter tolerance pattern、Transmitter linearity test pattern、User pattern
电发射通道幅度（差分）
mv
< 1200
ED端
码型
Prbs
PRBS7/9/11/13/15/16/23/31、PRBS13Q、PRBS31Q
最小接收灵敏度（差分）
mv
< 80
均衡功能
-
CTLE、FFE、DFE
输入输出阻抗
Ω
单端50 差分100
Trigger out
触发时钟频率比
-
4/8/16/32/64/128
外部时钟输入幅度
mv
600-1600
外部时钟输入占空比
%
40～60
其他
射频接口
-
K型2.92mm Female
通信接口
-
RS232（GPIB、LAN可选配）
电源
-
AC 100~240V，50Hz
尺寸(L*W*H)
mm
343×320×112
备注：采用25.78Gbaud，PRBS31Q条件测试电信号
