产品应用
• SFP+,SFP28,QSFP28,QSFP56 模块测试
• 有源光缆 (AOC), 高速线缆 (DAC)测试
• 光器件及设备的测试 (BOSA,TOSA, ROSA)
• 高速集成电子电路、PCB、电子模块子系统及系统测试 -
产品特点
• 多速率选择：9G95-15G、24G33-32G速率点，支持任意速率可调
• 8发8收独立通道误码仪测试功能
• 支持码型丰富：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31，User40
• 连续检测和定时检测
• 极性均衡可调节
• 输出眼图抖动信号低，上升时间短• 提供二次开发接口

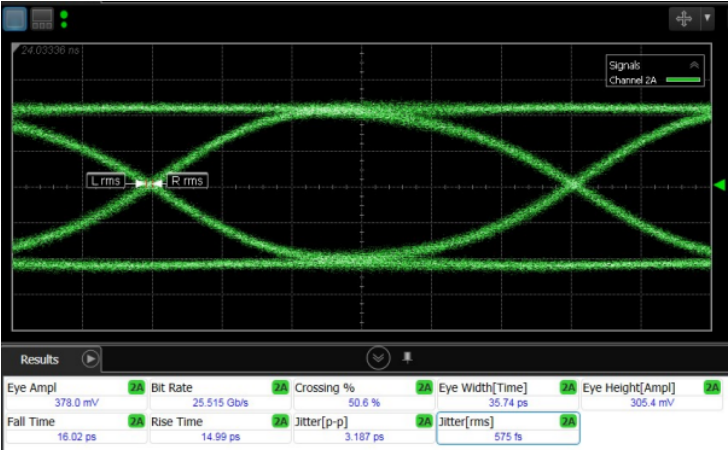

电眼图，测试条件：25.78G，PRBS31
-
参数
单位
典型值
速率
Gbps
9.95~15连续可调
24.33~32连续可调
PPG端
码型
PRBS
7、9、15、23、31、User pattern 40bit
RMS
fs
1400
700
PP jitter
ps
9.5
4.2
上升时间(20%~80%)
ps
17
16
下降时间(20%~80%)
ps
17.5
16.5
电发射通道幅度
mv
< 1000
ED端
码型
PRBS
7、9、15、23、31
接收电平灵敏度
mv
> 40
输入输出阻抗
Ω
单端50 差分100
Trigger out
触发时钟频率比
-
8分频
Ref Clock in
外部时钟输入幅度
mv
600-1600
时钟输入百分比
%
40～60
射频接口
-
K型2.92mm，Female
通信接口
-
RS232
电源
-
AC 100~240V，50~60Hz，15W
尺寸
mm
431×426×112mm
