光猫测试
普赛斯电子推出全新的BOB TX/RX生产调试测试方案，采用插卡组合系统，最大化减少设备占用空间，减少生产环节的复杂搭线，支持2.5G 1310/1490nm、10G 1270/1577nm下的BOB产品调试测试，采用调试和校准差错进行，避免调试、测试的单固定通道带来的系统影响，8工位设计最大化提供生产的产能和效率。
产品应用
• BOB多工位生产调测
产品特点
• 支持16工位光猫测试，设备资源最大化，UPH>300
• 支持EPON、GPON、XGPON、XGSPON调测
• 支持双光口误码仪方案，节约误码仪光源成本
• 支持多功能消光比测试仪器，集成WDM和光功率计功能
• 搭载光分配单元，简化复杂环境
• 搭配普赛斯自研示波器，参数测试较安捷伦测试速率快10倍以上
• 全自研设备环境搭建，设备耦合效率最大化，极大提升用户产能
• 插卡式组合方案，集成度高，节约空间，维护成本低，适用大规模生产线
技术参数
|
参 数 |
指 标 |
|
误码仪PSS BERT23221 |
|
|
速率（Gbps） |
0.622~15 |
|
码型（Prbs） |
7、9、15、23、31、58、User64bit |
|
光源口 |
两路（SFP+封装） |
|
光衰PSS DOA-C |
|
|
工作波长 |
1270/1310/1330/1490/1550/1570nm，波长可定制 |
|
衰减范围 |
0~60dB |
|
功率监控范围 |
+10~-60dBm |
|
功率监控精度 |
±0.2dB±0.5nW |
|
衰减准确度 |
≤±0.2dB（0～40dB），≤±0.4dB（40～60dB） |
|
衰减重复性 |
0.1dB |
|
插入损耗 |
≤2.5dB |
|
输入输出接口 |
FC/UPC |
|
消光比PSS ERM20104 |
|
|
工作波长 |
1270/1310/1490/1577nm |
|
速率 |
1.25G/2.5G/10G |
|
ER测试范围 |
6dB~18dB |
|
ER测试精度 |
0.4dB(6dB~15dB),0.8dB(15dB~18dB) |
|
ER测试有效输入功率范围 |
+10dBm~-10dBm |
|
光功率测试范围 |
+10dBm~-50dBm |
|
光功率测试精度 |
≤±0.1dB(光纤插拔插损校准后) |
|
光开关PSS OPS-22 |
|
|
工作波长 |
1260~1610nm for SM（可定制） |
|
切换时间 |
≤8ms |
|
插入损耗 |
≤1.2dB（考虑连接损耗） |
|
重复性 |
≤±0.02dB |
|
接口 |
FC/UPC（可定制） |
|

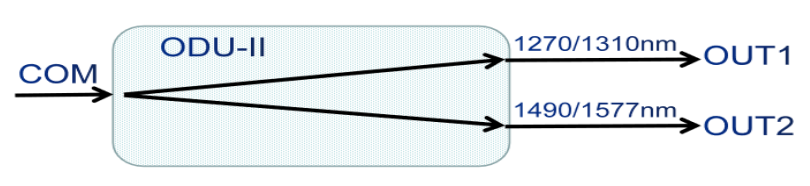

光分配单元PSS ODU-II |
|
|
工作波长 |
1270nm、1310nm 典型波长 1490nm、1550nm 典型波长（其他波长可定制） |
|
插损 |
≤1dB |
|
插入损耗 |
≤1.2dB（考虑连接损耗） |
|
重复性 |
≤±0.02dB |
|
接口 |
FC/UPC（可定制） |
|
光采样示波器PSS DCA10021 |
|
|
通道带宽 |
10GHz（光）20GHz（电） |
|
波长范围 |
750nm~1650nm |
|
滤波器【1】 |
1.229/1.244/1.25/2.5/10Gb/s 2.458/2.488/2.5Gb/s 3.072/3.125Gb/s 6.144/6.25Gb/s |
|
RMS噪声 |
3uw |
|
平均功率（一致性） |
±0.1dB |
|
消光比（一致性） |
±0.1dB |
|
模板裕量（一致性） |
±2.5% |
|
最大输入（不破坏峰值功率） |
+3dBm |
|
最大输入（线性测试范围） |
0dBm |
|
监测平均功率测量范围 |
-17dBm~+3dBm |
|
触发时钟输入带宽 |
80MHz~4GHz |
|
触发最大输入信号 |
≤±2V |
|
时基间隔精度 |
<64fs |
|
采样点数 |
≤3500点/Waveforms@10Gbps ≤9000点/Waveforms@1.25Gbps |
|
累计波形范围 |
1~1000万Waveforms（更多波形范围可定制） |
|
刷新率 |
100Waveforms/S |
|
尺寸(L*W*H) |
366x306x112mm |
|
【1】：滤波器标配1.25G、2.5G、10G，其他滤波器可定制 |
|
|
部件名称 |
型号 |
数量 |
备注 |
|
插卡式主机 |
PSS SMC-II |
4 |
|
|
插卡式双光口误码仪 |
PSS BERT23221 |
4 |
|
|
插卡式光衰 |
PSS DOA-C |
8 |
|
|
插卡式消光比 |
PSS ERM20104 |
8 |
|
|
插卡式2X2光开关 |
PSS OPS2X2 |
8 |
|
|
插卡式光分配单元 |
PSS ODU-II-C |
8 |
|
|
台式1X8光开关 |
1 |
|
|
|
10G时钟数据恢复 |
1 |
|
|
|
10G光采样示波器 |
1 |
|
