产品应用

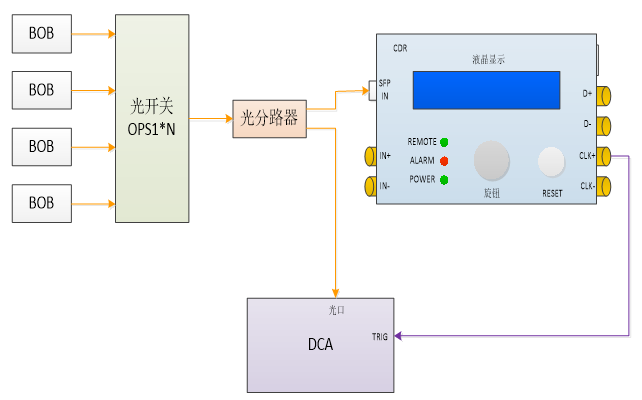

• 2.5G、10G PON光猫测试
• 多工位模块测试
-
产品特点
• 多速率测试，系列产品覆盖100Mbps~28.05Gbps NRZ，25.78GBaud~28.05GBaud PAM4速率
• 多样化接口，支持光口、电口数据输入
• 多功能输出，支持恢复时钟及恢复数据输出
• 高精度检测范围，10G系列光信号最低支持-30dBm信号输入（模块特性相关），25G系列光信号最低支持-8dBm信号输入
• 10G系列以下采用光模块作为光信号接收，灵活接口，便于适配用户各类应用场景
• Loss信号检测及Loss of lock（LOL）信号锁定状态灯实时监控
• 26.5625Gbaud，PRBS31信号CLK恢复电眼图 -
参 数
指 标
产品名称
2.5G CDR测试仪
10G CDR测试仪
25G CDR测试仪
产品型号
PSS CDR
PSS CDR10101
PSS CDR25010
通道数
2
2
1
通道接口形式
SFP接口，SMA接口
SFP接口，SMA接口
50um/125um(FC/PC)
速率（Gbps）
0.15552/0.166/0.62208/1.244/1.25/2.488/ 2.5/2.67
6.5Mbps~11.3
25.78~28.05 NRZ
25.78~28.05 PAM4信号调制类型
NRZ
NRZ
NRZ/PAM
光信号输入范围（dB）
-5~-30
-5~-30
+4~-8
输入波长范围
取决于光模块
取决于光模块
850nm/1250~1650nm
时钟输出幅度（差分）
400mv
200~655mv
200~700mv
数据输出方式
AC耦合
数据输出幅度（差分）
400mv
200~655mv
800mv
最小接收灵敏度（差分）
10mv
10mv
-
速率选择方式
按键支持，LED显示
通讯接口
RS232
电源
5V/2A（配备电源适配器）
尺寸（mm）
200×160×20
