产品应用
• 光发射机性能测试
• 电信号质量测试 -
产品特点
• 高分辨率、高采样率ADC
• 电通道带宽高达50GHz
• 光通道支持不同速率滤波器选件
• 光接收器支持单模和多模接口
• 支持NRZ和PAM4眼图测试
• 快速测试眼图全参数只需0.55秒

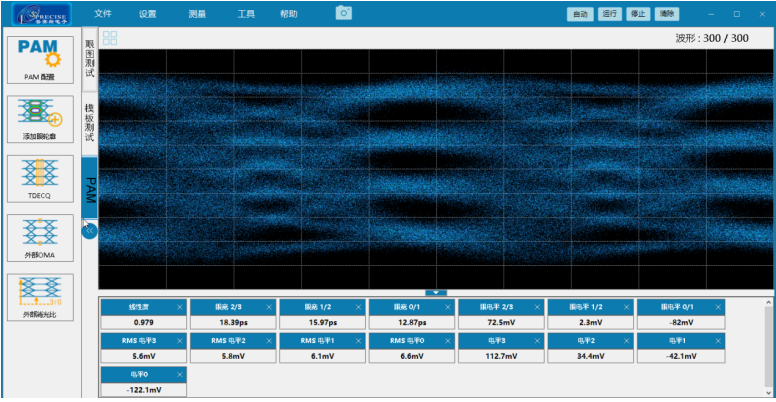

• 软件运行界面如下：
-
光通道参数
参考值
光通道带宽
30GHz
波长范围
850nm~1650nm，标准波长：850/1310/1550nm
灵敏度
-12dBm
平均功率（一致性）
±0.1dB
消光比（一致性）
±0.1dB
模板裕量（一致性）
±2.5%
最大输入（不破坏峰值功率）
+5dBm
最大输入（线性测试范围）
0dBm
监测平均功率测量范围
-17dBm~+3dBm
输入回波损耗
30dB
光纤接入
62.5/125um FC/UPC
电通道参数
参考值
最大输入带宽
50GHz
最大输入范围
1Vpp
RMS噪声
<1mV
灵敏度
<50mV
输入阻抗
50Ω
回损
<-18dB
输入接口
3.5mm/2.92mm(Female)
触发参数
参考值
时钟输入带宽
100MHz~24GHz
时钟输入灵敏度
<50mV
触发最大输入信号
≤±2V
触发输入阻抗
50Ω
触发输入接口
3.5mm/2.92mm(Female)
时基间隔精度
<50fs
采样参数
参考值
采样点数
2048点/Waveforms
累计波形范围
1~100000Waveforms（更多波形范围可定制）
刷新率
200Waveforms/S
整机参数
参考值
通道数
光通道x1；电通道x1
滤波器
NRZ：1.229/1.244/1.25/2.5/10Gb/s，2.458/2.488/2.5Gb/s，3.072/3.125Gb/s，6.144/6.25Gb/s
PAM4：26.5625 Gbaud、28.9 Gbaud
25.78 Gb/s(25/50/100 Gb Ethernet)，26.56 Gb/s(400 Gb Ethernet)，27.95 Gb/s(OTU4)
28.05 Gb/s(32× Fiber Channel)
更多速率滤波器可定制
温度监控
支持
